Montaj Standard

Materiale incluse in montajul standard:

3 metri de traseu frigorific izolat

3 metri de conductor electric din cupru MYYM 3*1.5 / 3*2.5 (la echipamentele cu capacitate termica pana in 7kW) cu manta si izolatie din PVC pentru conectarea echipamentului la punctul de tensiune (acolo unde sistemul nu prevede acest cablu), 4 metri de conductor electric din cupru MYYM 4*1.5 cu manta si izolatie din PVC pentru conectarea intre unitatea interna si cea extern

Banda de matisat de culoare alba din teflon

2 console metalice tip "L" pentru fixarea unitatii externe pe perete

Elementele de fixare – 5 suruburi de fixare cu dibluri din polipropilena, 4 suruburi metalice cu saiba si piulita pentru prinderea pe console, 6 elemente de fixare pe perete cu suruburi metalice si dibluri din polipropilena sau elemente de fixare rapida pentru gips-carton

Stecher schuko

Etapele montajului standard

  • Amplasarea unitatii interioare in locul stabilit de comun acord cu beneficiarul lucrarii
  • Perforarea peretelui exterior cu un burghiu de perforare de ɸ 55mm pentru conectarea celor doua unitati. In cadrul acestei operatiuni nu se vor putea perfora structuri de rezistenta. In pret este inclusa o singura perforare
  • Fixarea unitatii exterioare pe peretele exterior, cat mai aproape de unitatea interioara intr-un loc accesibil pentru montare si interventii ulterioare. Locul va fi stabilit de comun acord cu beneficiarul lucrarii, dar in limita capacitatiilor de montaj
  • Instalarea traseului frigorific si legarea acestuia la cele doua unitati. Pasul urmator este vacuumarea instalatiei de frigorifice cu pompa de vid.
  • Efectuarea probei de functionare si de scurgere a condensului si explicarea principalelor functii ale sistemului
  • Instalarea se va face respectand reglementarile din domeniu

Observatii

  • Montajele care necesita folosirea nacelei / alpinistilor / schelei pentru inaltimi mai mari de 4 metri nu fac obiectul montajului standard.
  • Montajul aparatului de aer conditionat se face numai in baza unei programari.
  • In situatia in care este necesara efectuarea unei deplasari la locatie anticipate montajului pentru a evalua posibilitatile de montaj, costul acestei vizionari va fi 150 Lei.

Tarife pentru materiale, echipamente si interventii suplimentare

  • Furtun cu insertii metalice pentru drenaj (scurgere condens): 5 Lei / metru
  • Conductor electric din cupru PVC MYYM 3*1.5, cu manta si izolatie din PVC pentru conectarea unitatii interne la punctul de tensiune: 5 Lei / metru
  • Traseu frigorific pentru sisteme clasa 7000 – 15000 BTU (include teava de cupru izolata, cablu electric si matisaj): 100 Lei / metru
  • Traseu frigorific pentru sisteme clasa 15000 – 24000 BTU (include teava de cupru izolata, cablu electric si matisaj): 120 Lei / metru
  • Traseu frigorific pentru sisteme clasa 24000 – 60000 BTU (include teava de cupru izolata, cablu electric si matisaj): 150 Lei / metru
  • Agent frigorific R410A / R407C / R422 (inlocuitor pentru R22): 300 Lei / 1000 grame
  • Agent frigorific R32 si manopera de incarcare:200 Lei / 1000 grame
  • Sudura tevi din cupru cu aliaj din argint: 30 Lei / punct de sudura
  • Perforare suplimentara: 50 Lei / bucata
  • Montaj pompa de condens: 50 Lei / bucata
  • Nacelă, alpinisti, schela (pentru inaltimi de montaj mai mari de 4 m, dar pana in 12 m): cereti o oferta
  • Costul pentru relocarea unitatii interne ori unitatii externe este de 200 Lei / bucata. Schimbarea pozitiei de montaj stabilite de comun acord cu beneficiarul dupa efectuarea montajului se va efectua in urma unei noi programari.
  • Baterii telecomanda AAA / AA 1.5V: 10 Lei / set 2 bucati
  • Demontare aparat existent: 100 Lei / bucata

Constatare service aparate de aer conditionat 7000 - 48000 BTU

Costuri materiale si operatiuni suplimentare:

  • Curatare unitate interna sau unitate externa: 75 Lei / bucata
  • Curatare tavita si sistem drenaj condens: 100 Lei / bucata
  • Agent frigorific R410A / R407C / R422 (manopera + gaz): 300 Lei / kg
  • Agent frigorific R32 (manopera + gaz):200 Lei / kg
  • Refacere legaturi traseu frigorific (teava gaz si lichid): 50 Lei / set
  • Refacere legaturi electrice (la un punct de legatura): 30 Lei / set
  • Inlocuire condensator pornire + Manopera: 150 Lei / bucata•
  • Inlocuire senzor temperatura + Manopera: 100 Lei / bucata
  • Sudura cu aliaj de argint (punct de sudura): 30 Lei / bucata
  • Izolare si matisare traseu frigorific + Manopera: 30 Lei / ml
  • Indreptare lamele vaporizator sau condensator: 50 Lei / bucata
  • Inlocuit baterii telecomanda AAA / AA 1,5 V (set 2 bucati): 10 Lei / set

Revizie si Igienizare

Mentenanta sistemelor de aer conditionat prelungeste durata de exploatare a acestora si diminueaza riscul unor defectiuni tehnice.

Un alt motiv important pentru care este imperativ necesara mentenanta il reprezinta igienizarea filtrelor de aer. Din cauza umiditatii si intunericului, acestea pot deveni un mediu propice pentru aparitia bacteriilor. Daca filtrele nu sunt curatate si igienizate periodic, ele vor constitui un habitat ideal pentru diferite micro-organisme pe care le vor distribui odata cu aerul ventilat.

Stare generale unitate interna

Stare generala unitate externa

Instalare conforma cu specificatiile producatorului

Alimentare la sursa de tensiune

Functionalitatea telecomenzii sau a interfetei de comanda

Temperatura recomandata de functionare interior/exterior

Pierderi vizibile de agent frigorific

Igienizare filtrelor de aer

Curatare drenaj

Stare traseu si izolatie frigorifica

Stare elemente fixare - console unitate externa

Service si mentenanta echipamente climatizare de tip VRV

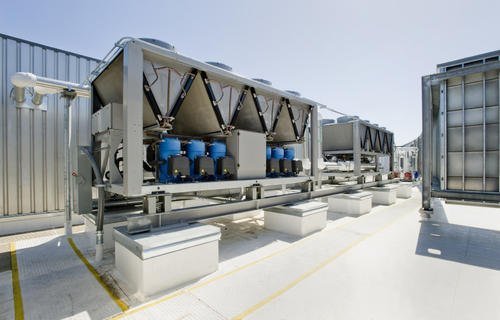

Lista operațiunilor tehnice propuse pentru mentenanță chillerelor:

  • Verificare filtru impurități
  • Verificare etanșare legături hidraulice (apă)
  • Verificare etanșare legături hidraulice (freon)
  • Verificare presiune apă
  • Verificare presiune freon
  • Verificare legături electrice
  • Verificare funcționare componente electrice în tabloul de forță
  • Măsurare și înregistrare curenți de pornire
  • Măsurare și înregistrare curenți nominali în funcționare normală
  • Verificare setări controller
  • Verificare placă electronică
  • Verificare – curățare baterie schimb căldură (freon)
  • Verificare filtru impurități freon
  • Verificare senzor temperatură tur-retur și protecție îngheț
  • Verificare – curățare pompa agent răcire
  • Verificare – curățare exterioară vas acumulare apă răcită
  • Verificare – curățare exterioară vas de expansiune
  • Verificare – curățare manometru presiune apă
  • Verificare – curățare ventilator
  • Verificare – măsurare temperatură de lucru a compresorului
  • Verificare – curățare schimbător de caldură în plăci freon-apă
  • Verificare vapori apă instalație freon
  • Verificare funcționare fluxostat (circulație agent termic)
  • Realizarea unei analize a uleiului
  • Curățare exterioară

UNITATE EXTERNA VRV

Condensator racit cu aer

  • verificare depuneri exterioare,deteriorari si coroziune
  • masurare temperatura de condensare
  • masurarea temperatura aerului pe aspiratie
  • curatarea baterie schimbatoare de caldura



Ventilator

  • verificare depuneri,deteriorari,coroziuni,siguranta montaj
  • verificare prinderi grile de protectie ventilatoare



Compresor

  • verificare depuneri exterioare,deteriorari si coroziune
  • verificare nivel de zgomot
  • verificare presiune si temperaturi de lucru pe aspiratie si refularea compresorului
  • verficare etanseitate instalatie frigorifica
  • verificare conexiuni electrice si cablaje
  • verificare alimentare electrica –tensiune ,curent

UNITATE INTERNA VRV

FILTRU DE AER

  • verificare depuneri, grad de deteriorarea si uzura, curatire
  • verificare fixare caseta filtranta
  • verificare,curatare tava si tub evacuare condens
  • curatare panou exterior
  • verificare conexiuni electrice
  • verificare functionare termostat de ambient
  • verificarea si simularea functionarii in diverse regimuri de lucru
